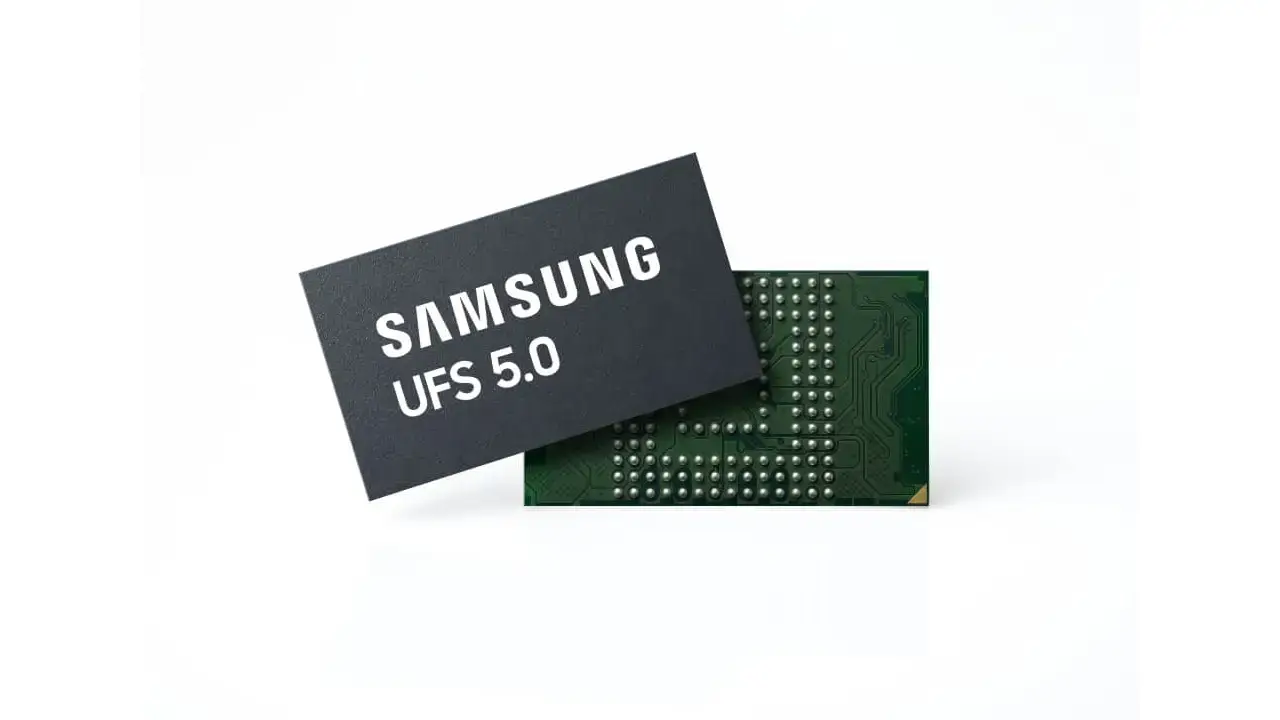

Samsung UFS 5.0 Analyse: 10,8 GB/s und 40 % mehr Effizienz für lokale LLMs
Samsung verdoppelt die Bandbreite bei mobilen Speichern auf 10,8 Gigabyte pro Sekunde. Der neue UFS-5.0-Standard verdrängt die aktuelle UFS-4.1-Generation. Smartphones erreichen damit Lese- und Schreibgeschwindigkeiten moderner Desktop-SSDs.
Lokale KI-Modelle profitieren direkt von dieser Entwicklung. On-Device Large Language Models (LLMs) benötigen extrem schnelle Speicheranbindungen. Die Reaktionszeiten der Algorithmen sinken durch die neue Architektur drastisch.
Architektur und JEDEC-Spezifikationen
Die JEDEC Solid State Technology Association definiert die neuen Grenzen für Embedded-Speicher. Flash-Chips stoßen im Smartphone-Gehäuse zunehmend an thermische Limits. Samsung adressiert dieses Problem über eine veränderte Chip-Struktur.
- Samsung UFS 5.0 (1 TB): Die sequenzielle Leserate klettert auf 10,8 GB/s. Schreibvorgänge laufen mit bis zu 9,8 GB/s ab. Desktop-Niveau. Brachiale Bandbreite.
- Samsung UFS 4.1 (Vergleich): Der Vorgänger liefert maximal die halbe Leistung. Die Energieeffizienz steigt beim neuen Modul um glatte 40 Prozent. Ein gewaltiger Sprung für die Akkulaufzeit.
- Packaging und Formfaktor: Das neue Speichermodul schrumpft um 16,7 Prozent. Hardware-Entwickler gewinnen wertvollen Platz auf dem Mainboard. Mehr Raum für dringend benötigte Kühlfläche.
Die technische Notwendigkeit hinter dem Tempo
Die Neural Processing Unit (NPU) aktueller High-End-SoCs rechnet extrem schnell. Der Speicherchip war bisher der physische Flaschenhals bei der KI-Ausführung. Datenpakete für komplexe Sprachmodelle müssen in Millisekunden in den Arbeitsspeicher fließen.
Das Interface von UFS 5.0 arbeitet ähnlich effizient wie moderne PCIe-Lanes bei NVMe-SSDs. Flash-Speicher-Controller reduzieren den Overhead bei der Datenübertragung auf ein Minimum. Zukünftige 3D-NAND-Generationen mit über 300 Lagen erfordern exakt diese Schnittstellen-Geschwindigkeiten.
Der thermische Spielraum im Smartphone limitiert die Dauerleistung weiterhin. Smartphone-Kühlsysteme müssen die Abwärme beim massenhaften Datenabruf abfangen.
Marktstart und Konkurrenz
Die Massenproduktion der 1-Terabyte-Chips startet im vierten Quartal. Flaggschiff-Smartphones des kommenden Jahres erhalten diese Speicherbausteine als Erstes. Apple nutzt bei seinen iPhones proprietäre NVMe-Lösungen. Android-Hersteller ziehen durch UFS 5.0 in Sachen Latenz endgültig gleich.
Die maximale Speicherkapazität stagniert vorerst bei 1 Terabyte. Hersteller wie Kioxia oder SK Hynix arbeiten parallel an eigenen JEDEC-Implementierungen. Ein harter Preiskampf bei den Speicherbauteilen bleibt vorerst aus. Die komplexen Fertigungskosten für High-Density-NAND-Zellen begrenzen die Margen der Zulieferer.
Quelle: Samsung
